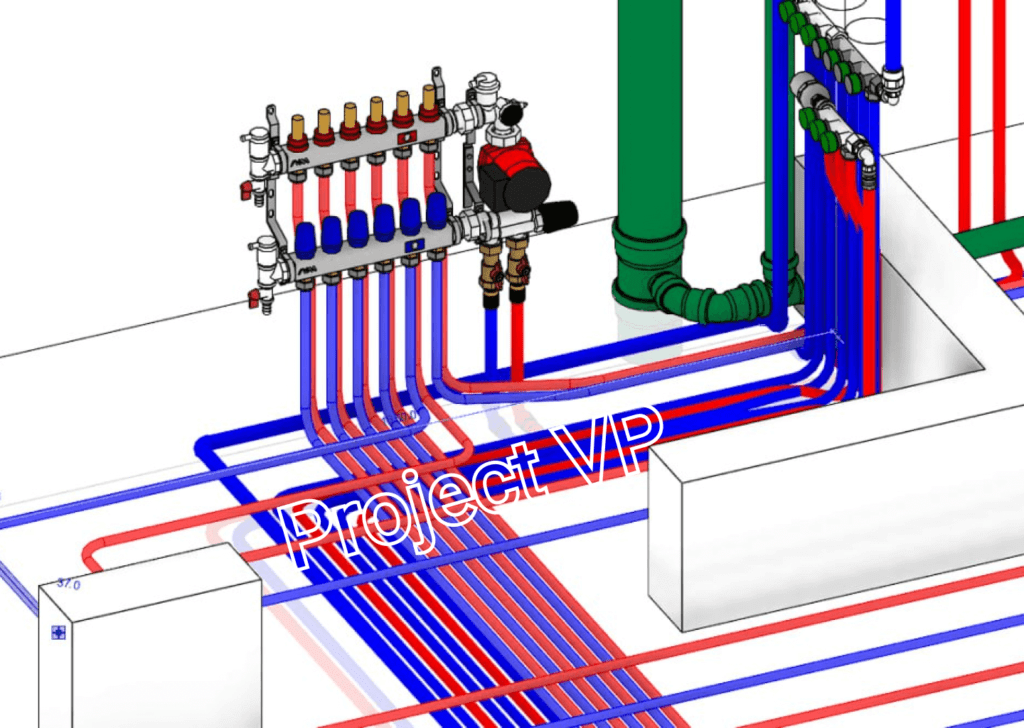

Як створити проєкт домашньої системи водопроводу та каналізації?
Проєкт системи водопостачання та каналізації повинен бути спроектований та забезпечувати, належний тиск і витрата води не допускати забруднення питною водою, та виробляє відведення води, що використовується відповідно до норм.
Для виконання цих вимог, система в цілому повинна відповідати також температурі води, що переноситься. Грамотно спроектована та встановлена система також буде довговічною, мінімізує шум від потоку води ( таких проблем, як водяний молоток), та забезпечить ефективне використання води.
Всі системи водопостачання використовують комбінацію труб (різних розмірів та матеріалів), клапанів та виходів для доставки води споживачам. У деяких системах водопостачання також використовуються резервуари для зберігання води та насоси.
Проєктування системи водопостачання будинку передбачає розподіл усіх цих елементів у правильному напрямку, щоб чиста вода доставлялася споживачеві з відповідною швидкістю та температурою.
Водяний тиск
Для хорошого функціонування системи водозабезпечення правильний тиск води має вирішальне значення. Якщо тиск води занадто низький, це викликає перебої в роботі сантехнічного обладнання, та й простий набір води у ванну, займе багато часу. Якщо тиск буде занадто великий, це призведе до надмірної витрати води, а також до надмірного навантаження та зносу системи.
Як правило, нові будівлі в районах із централізованою водопровідною магістраллю матимуть системи мережевого тиску. Існуючі будівлі та будівлі, які не підключені до мережі, можуть мати системи низького тиску або системи з нерівномірним тиском (з різним тиском для подачі гарячої та холодної води).
Як приклад різниці в цих системах з використання води, можуть досягати:
Витрата води в душовій кабінці з низьким тиском води може становити в середньому близько 7 літрів на хвилину, в той час як рух води з надмірним тиском може становити в середньому близько 12-20 літрів на хвилину.
Для контролю тиску води та температури в системах, що підтримують тиск, потрібні обмежувачі тиску та редукційні клапани. Як правило, обмежувальні тиски або редукційні клапани будуть використовуватися для контролю тиску в системах подачі гарячої води в комунікації або в тих випадках, коли високий тиск може призвести до таких проблем, як прорив труби.
Для систем низького тиску потрібно кілька клапанів або елементів керування. У системах з низьким або нерівномірним тиском тиск може бути збільшено до необхідного рівня шляхом зберігання води в баку накопичувача, колектора (як правило, в стельовому просторі), щоб відповідні закони фізики могли використовуватися для створення тиску води.
Тиск також може бути піднято до достатнього рівня за допомогою насоса під тиском, і в цьому випадку може знадобитися використання елементів, що обмежують тиск і редукційних клапанів.
Проєктна компанія “Project VP” виконує роботи з проєктування систем водопостачання та каналізації, на об’єктах будь-якої складності в Київській області, а також у будь-якому місті по Україні.
Витрати води
Як і тиск води швидкість потоку має важливе значення. Занадто висока швидкість потоку призведе до того, що велика кількість води буде витрачена марно, а занадто низька швидкість потоку означає, що сантехнічні прилади працюватимуть із перебоями.
На швидкість потоку впливає:
- Тиск у водяній магістралі.
- Діаметр труб. Чим менший внутрішній діаметр труби, тим нижчий тиск та витрата. (Зверніть увагу, що труби зазвичай позначають їх номінальним діаметром (DN), але насправді це внутрішній діаметр, який розраховується: труба з номіналом DN 15 може мати фактичний внутрішній діаметр від 10 до 18 мм).
- Температура води – більш високі температури підвищуватимуть тиск та витрати.
- Регулятор витрати води може використовуватись для підтримки постійної витрати незалежно від тиску води.
- Обмеження потоку крана або пристрою з регульованою швидкістю допомагає збалансувати наявний тиск у всій системі.
- Потік, що регулюється, забезпечує більш просту конструкцію і мінімальні розміри труб, так як пікові швидкості потоку можуть бути точно задані, а також мають можливість зменшувати шум і нерівний напір води. Рекомендації від виробника повинні бути вказані для інформації про тиск та потік при виборі клапанів та виходів (крани, змішувачі та душові системи).
Швидкість потоку та розмір труби.
Прийнятні рішення для проектування систем водопостачання будинку
Нижче ви можете ознайомитися з деякими рекомендаціями щодо співвідношення швидкості потоку та розмірів труб до деяких сантехнічних пристроїв. При розрахунку розміру труби швидкість руху води (швидкості) трубами має перевищувати 3,0 м/с.

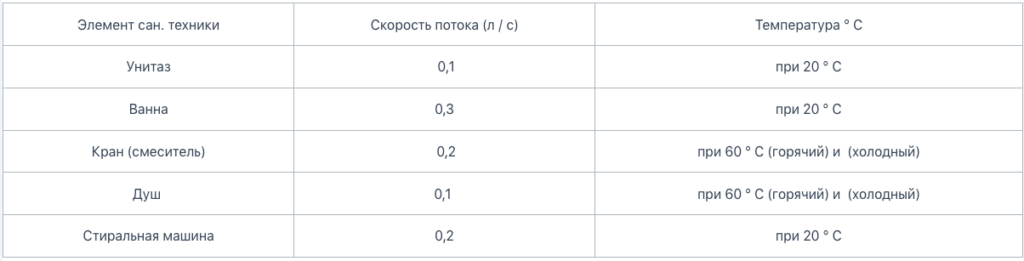

Допустимі швидкості потоку для приладів:
Розташування системи водопроводу
У процесі проєктування водопровідної системи вона в основному відповідатиме плануванню приміщення. Тим не менш, є багато речей, які слід враховувати, і вони насамперед пов’язані з дотриманням норм, стандартів та правил.
При проєктуванні водопостачання приватного будинку необхідно враховувати таке:
Прогони та довжини труб. Виводьте труби якомога ближче до радіаторів, щоб звести до мінімуму кількість гілок та непотрібних трійників та з’єднувачів.
Точка входу в будівлю – повинна бути виконана в службових приміщеннях, таких як гараж/пральня, і включати доступний ізолюючий клапан, лінійний фільтр і клапан обмеження тиску (при необхідності).
Системи водяного опалення. Розташуйте централізовано в будинку, щоб зменшити довжину трубопроводів до радіаторів у кожне приміщення, тому що при тривалих відрізках трубопроводу потрібно більше води для забезпечення, перш ніж гаряча вода буде доставлена по всій системі. Встановіть окремий водонагрівач для використання у приладах, що знаходяться на відстані понад 10 м від головного водонагрівача.
Запобігання шуму – Уникайте прокладання труб над або поряд із спальнями та житловими приміщеннями.
Підключення до мережі водопостачання будинку. Якщо джерелом води є зовнішній водозабезпечуюча компанія, даний оператор водоканал, централізована система подачі), відповідає за якість та безперебійну подачу води, що подається до вашого будинку. Далі власник сам реалізує подальшу подачу води у комунікацію будівлі.
У точці підключення має бути встановлений ізолюючий клапан, щоб забезпечити, при необхідності, технічне обслуговування та ремонт системи водопостачання будівлі.
Матеріали та специфікації труб проектної документації водопроводу та каналізації.
Труби, що використовуються в будівлі, не повинні забруднювати питну воду і бути придатними для необхідного тиску води, витрати і температури води, яку вони переноситимуть. Це буде залежати від матеріалів, що використовуються, а також від інших факторів, таких як наприклад, товщина стінки.
