Визначення температури подачі системи опалення підлоги, теплої підлоги.
Температура потоку підігріву підлоги впливає на температуру поверхні підлоги та теплову потужність нагрівання поверхні. Це залежить від використання простору, структури підлоги та покладеної статі. Як розрахувати температуру подачі теплої підлоги, пояснюється у наступних розділах.
- Структура та функція нагрівання поверхні
- Правильна температура теплоносія
- Розрахувати температуру подачі теплої підлоги
Структура та функція нагрівання поверхні

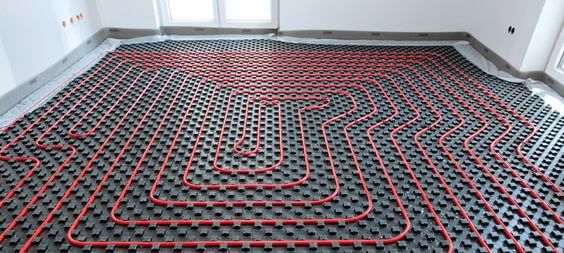

Щоб краще зрозуміти температуру подачі теплої підлоги, варто знати структуру такої системи опалення: поверхнева система опалення з гарячою водою складається з тонких трубопроводів, які встановлюються на великих площах у приміщенні. Вони проходять через теплу опалювальну воду та спрямовують енергію, що міститься у кожній кімнаті. Тут вони просто виглядають як радіатори. Однак через набагато більшу зону переносу вони можуть витримувати нижчі температури потоку та кімнатної температури. Залежно від глибини залягання нагрівальних труб у відповідній структурі компонентів може знадобитися деякий час, щоб тепло відчувалося і в приміщенні.
Відмінності в нагріванні поверхні (водяна тепла підлога або електрична тепла підлога)
Альтернативою водяній теплій підлозі є електричне нагрівання поверхні (електрична тепла підлога). Зазвичай він виготовлений з електропровідного матеріалу, що нагрівається при розтягуванні. Він розташований близько до поверхні компонента і швидко забезпечує помітно тепліші приміщення. Один недолік: через дорогу електроенергію експлуатаційні витрати на електричне опалення порівняно високі.
Правильна температура подачі теплоносія

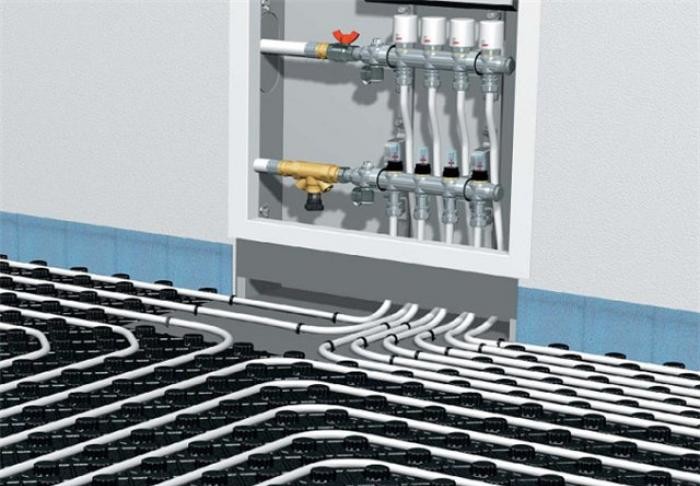

Температура подачі теплоносія – це температура води для нагріву, яка тече від котла до поверхонь нагріву. Проходячи через підлогу з підігрівом, він виділяє тепло та його температура падає. Потім він повертається до системи опалення у вигляді так званої зворотної води і знову заряджається теплом. Скільки енергії середовище доставляє у відповідні приміщення, залежить, крім іншого, від розкиду, тобто різниці температур між потоком та поверненням.
Температура подачі теплої підлоги обмежена
Поверхневе опалення використовує підлогу, стіни або стелі для опалення. Хоча це дозволяє знизити температуру води, що нагрівається і знизити втрати тепла, є і деякі особливості. Таким чином, максимальна температура подачі опалення підлоги не повинна перевищувати 55 градусів за Цельсієм. Тому що це може негативно позначитися на будівельних матеріалах, що використовуються, і комфорті в приміщенні.
Зверніть увагу на температуру поверхні підлоги
Інший фактор, про який повинні знати фахівці при розрахунку температури потоку теплої підлоги, – це температура поверхні. Тому що для комфортного відчуття на ногах це не повинно бути більш ніж на дев’ять градусів Цельсія вище за кімнатну температуру в залах. Однак у периферійних зонах (вузьких місцях під вікнами чи зовнішніх стінах) допускається перегрів 15 градусів Цельсія. Це означає, що температура поверхні підлоги в:
- Житлова площа може бути максимум 29 градусів за Цельсієм.
- Ванни не повинні перевищувати 33 градуси за Цельсієм.
Може досягати максимум 35 градусів за Цельсієм.
Розрахувати температуру подачі теплої підлоги
Хто хоче розрахувати температуру подачі теплої підлоги може зробити це за допомогою складного процесу. Значення впливає на енергоефективність та комфорт у будинку і тому має визначатися інженером – проектувальником.
Перший крок: розрахунок теплового навантаження
Коли фахівці розраховують температуру подачі системи підігріву підлоги, вони спочатку виконують розрахунок теплового навантаження. Усі теплові втрати, спричинені поверхнями оболонки та вентиляцією приміщення, мають бути визначені. Це призводить до тепловиділення, яке необхідно для обігріву приміщення приємним теплом навіть за дуже холодної температури зовнішнього повітря. Від цього тепер віднімаються втрати тепла, що виникають над землею.
Якщо результат ділиться на доступну площу підлоги, питома теплопродуктивність забезпечує основу проектування системи поверхневого обігріву. Наприклад, якщо теплове навантаження у приміщенні площею 20 квадратних метрів становить 1500 Вт, поверхня нагрівання повинна забезпечувати 75 Вт на квадратний метр.
Різниця температур у подачі та звороті теплого
На наступному етапі необхідно визначити так званий перегрів гарячої води. Це описує різницю між середньою витратою та температурою повернення та кімнатною температурою. Найпростіший спосіб зробити це – використовувати таблиці параметрів, які виробники надають для планування системи поверхневого опалення. Температура залежить від різних факторів. Це:
Необхідна потужність нагрівання поверхні
запланований температурний режим, тобто. різниця між температурою подачі та повернення

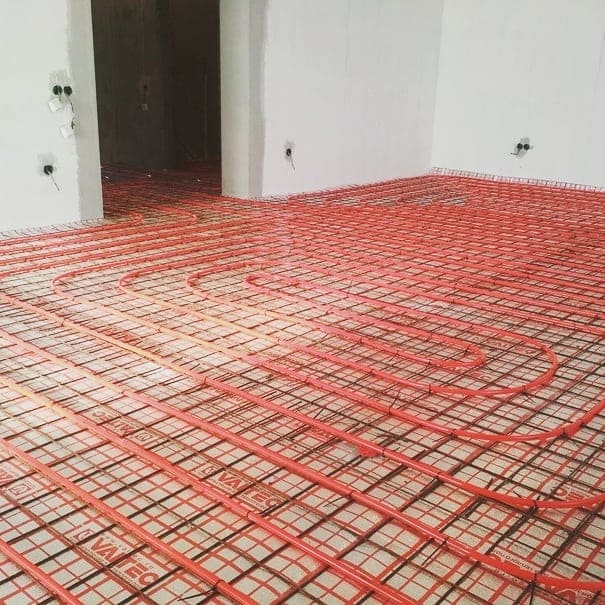

відстань укладання трубопроводів у землі
зведення підлоги та запланований настил
Після визначення так званого перегріву води в нагрівальній системі можна розрахувати температуру теплоносія під підлогою. Для цього розкид ділиться навпіл і віднімається від суми кімнат та перегріву.
Приклад: якщо показання перегріву становить 24 градуси за Цельсієм, це слід додати до запланованої кімнатної температури 20 градусів за Цельсієм. З цього результату віднімається половина температурного режиму. Це призводить до температури 41,5 градусів Цельсія в потоці (24 ° C + 20 ° C – 5/2 ° C = 41,5 ° С).
Якщо можливо, знизите температуру та заощадіть витрати на опалення
Температура, що сприймається, залежить не тільки від повітря в приміщенні, але і від поверхонь його корпусу. Якщо вони особливо теплі, як, наприклад, при теплих підлогах, домовласники можуть понизити кімнатну температуру, не втрачаючи комфорту. Це звільняє казан і, у свою чергу, знижує витрати на опалення. Власники старих будівель можуть заощадити близько шести відсотків за кожен градус Цельсія. Інший спосіб мінімізувати експлуатаційні витрати – тимчасово відключити систему або встановити кімнатний регулятор + погодозалежний регулятор.
Підсумки: Температура подачі системи підігріву підлоги залежить від багатьох факторів. Розрахунок ґрунтується на розрахунку теплового навантаження. Конструктивні схеми виробників допомагають у визначенні.
